Orbitrap静电场轨道阱超高分辨质谱在OLED分析中的应用

OLED

有机发光二极管（Organic Light-Emitting Diode, OLED）是一种发光二极管，其发光电致层是一层有机化合物薄膜，在电流作用下会发光。相对于传统液晶显示器（Liquid Crystal Display, LCD），OLED对比度、亮度和发光效率都更高，图像色彩也更加鲜艳，近年来愈发广泛地应用于手机、电脑、电视等电子产品的显示屏幕中。

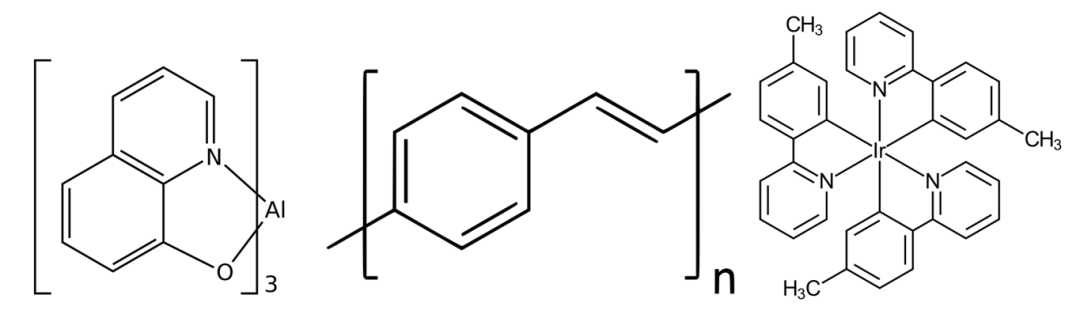

代表性的OLED材料

OLED的核心材料是能通过共轭π键产生离域电子的有机小分子或聚合物。无论是合成过程中的表征、生产过程中的品控还是开发过程中的杂质和降解机理研究，都离不开超高分辨的质谱仪对OLED材料准确的定性定量分析。赛默飞Orbitrap静电场轨道阱超高分辨质谱仪拥有超高的分辨率（至少12万）、精确的质量测定（误差<1 ppm）和极低的检测限（ppt级别），能够wan美胜任OLED分析中的各种需求。

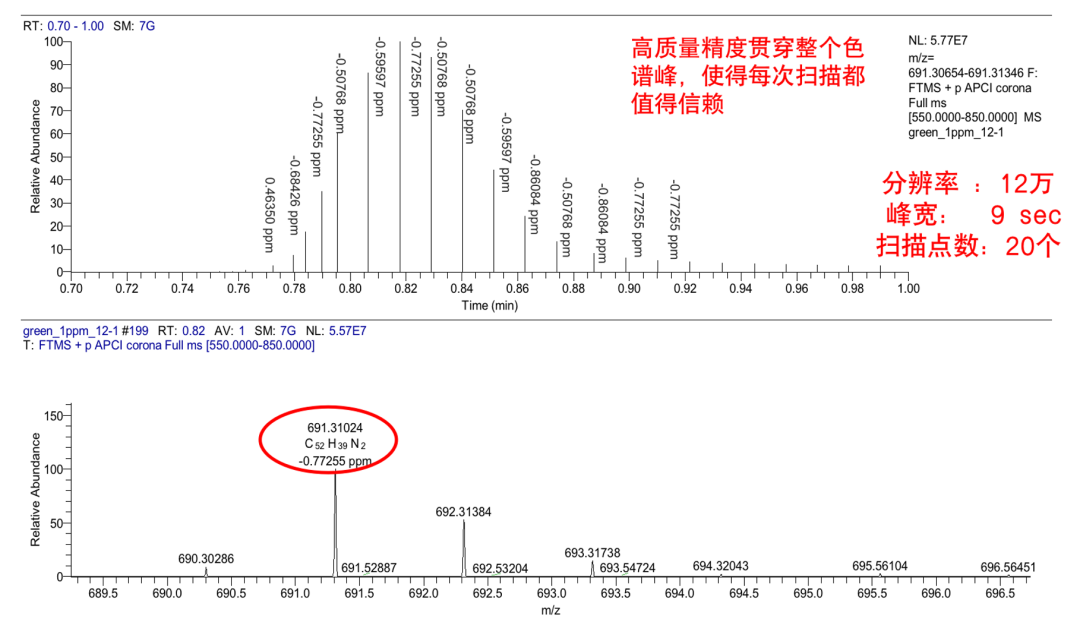

Orbitrap的超高分辨率及质量精度保证了OLED材料测定结果的准确（点击查看大图）



南京大学郑佑轩教授课题组与中国科学院长春应用化学研究所周亮研究员课题组合作在Nature旗下的期刊Scientific Reports发表研究论文，合成了两种新的铱-吡啶磷酸盐配合物，具有优异的电致发光性能，可用于OLED的蓝光材料。合成过程中，Orbitrap超高分辨质谱作为重要表征手段确认了合成结果的准确。

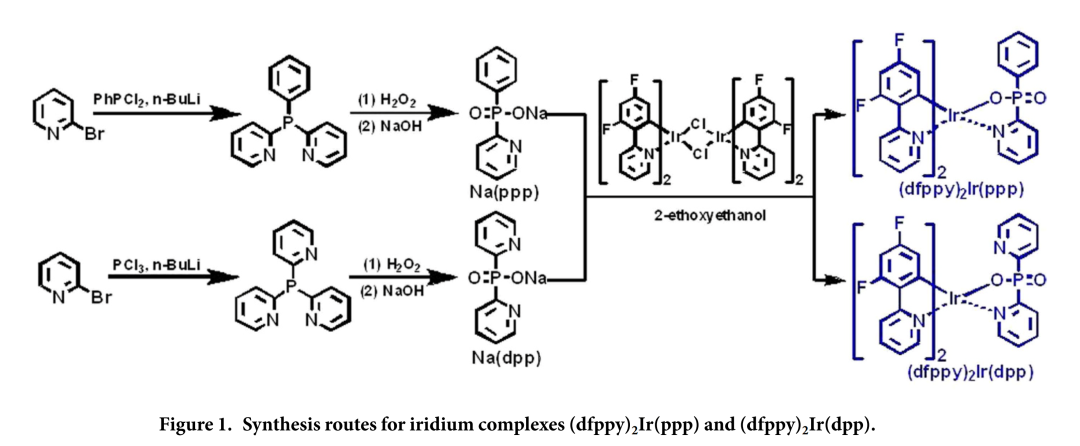

两种铱配合物的合成路径

（点击查看大图）

除了合成过程中的表征，Orbitrap超高分辨质谱还可以对已成型的OLED产品进行原位三维成像分析，更直观地对产品品质进行控制，也可用于产品使用过程中的降解衰变研究。



首先，Orbitrap超高的分辨率可以保证对质量数（m/z 715.2730和m/z 715.2960）极为接近的物质作出区分。

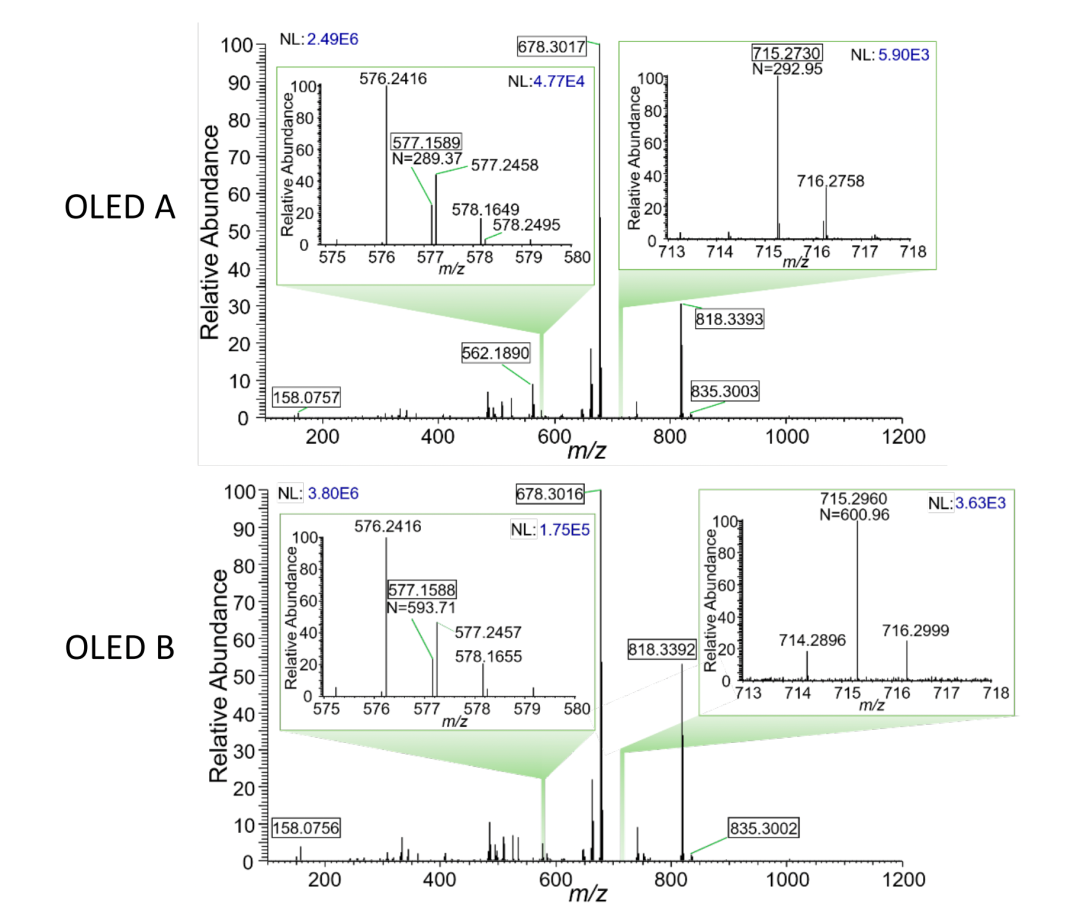

Orbitrap超高的分辨率可以区分m/z 715.2730和m/z 715.2960两个不同的离子（点击查看大图）



在对不同物质进行准确区分的基础上，对同一平面的样品依次扫描，得到目标物质在平面内的分布情况。

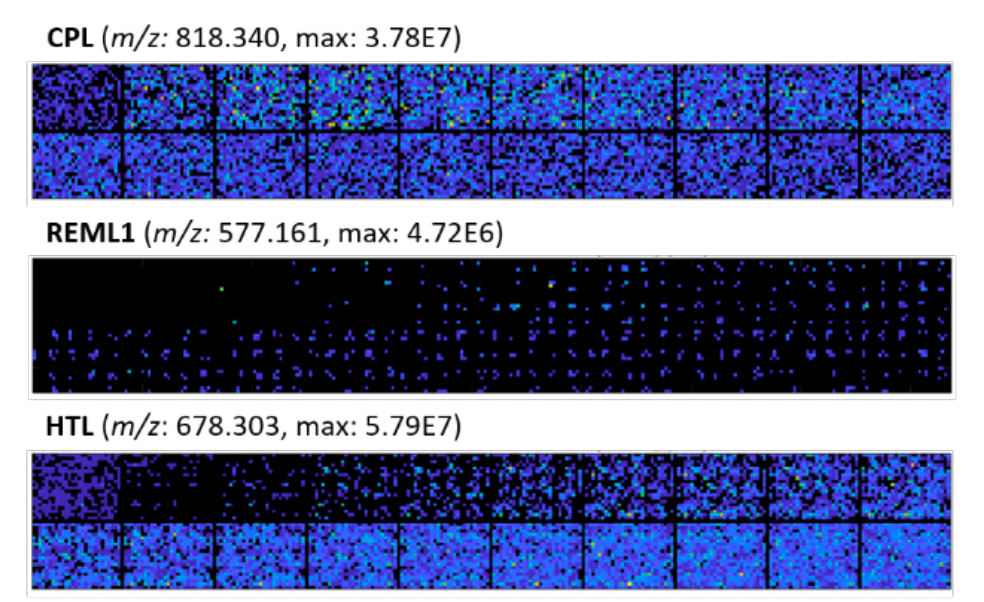

不同目标物在二维平面内的分布情况

（点击查看大图）

接下来，通过对不同深度层次的样品进行分析，得到不同深度下各物质的分布情况。

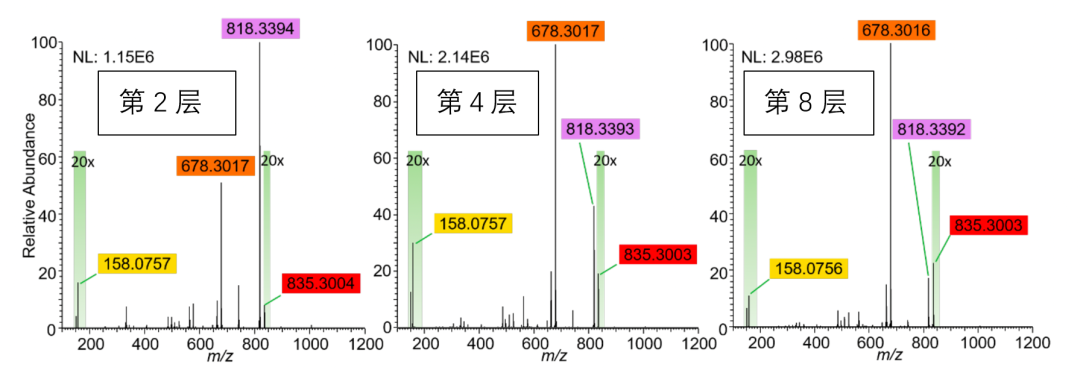

不同层次下的质谱图

（点击查看大图）

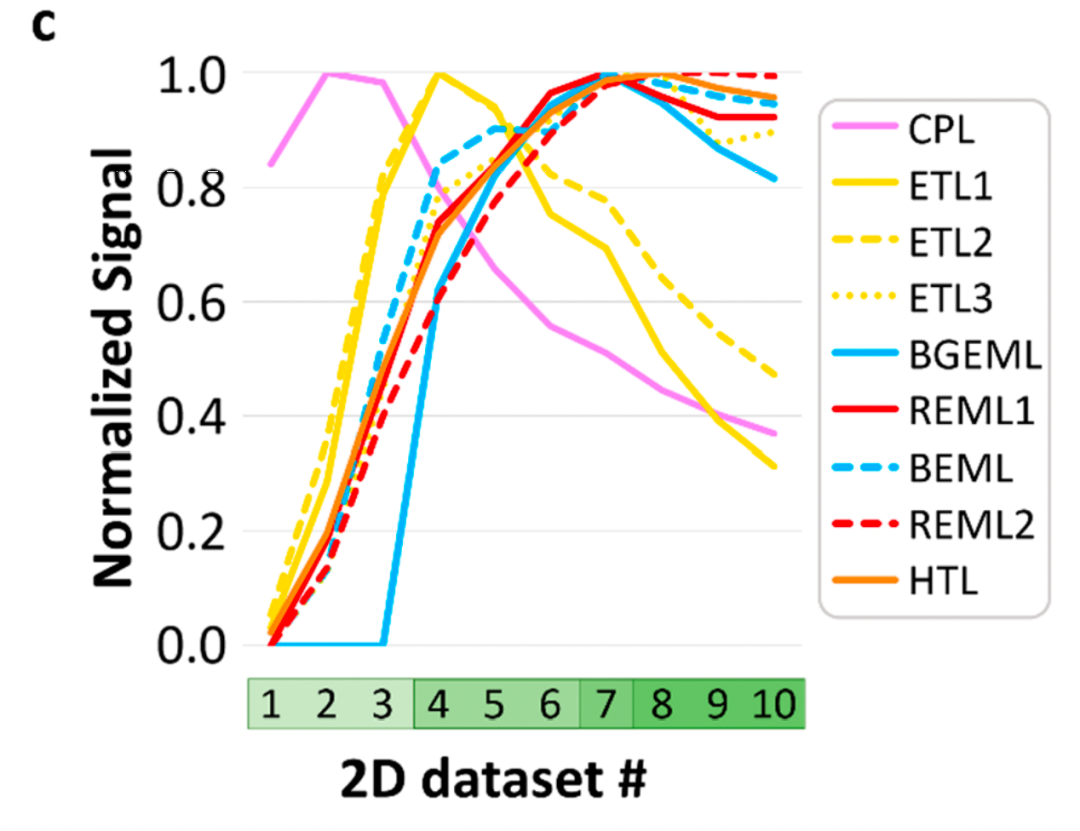

Orbitrap分析目标物质在不同层次的分布情况

（点击查看大图）



最后，利用软件，将Orbitrap采集到的各层次的二维信息合成为三维信息，全面展现样品的情况。

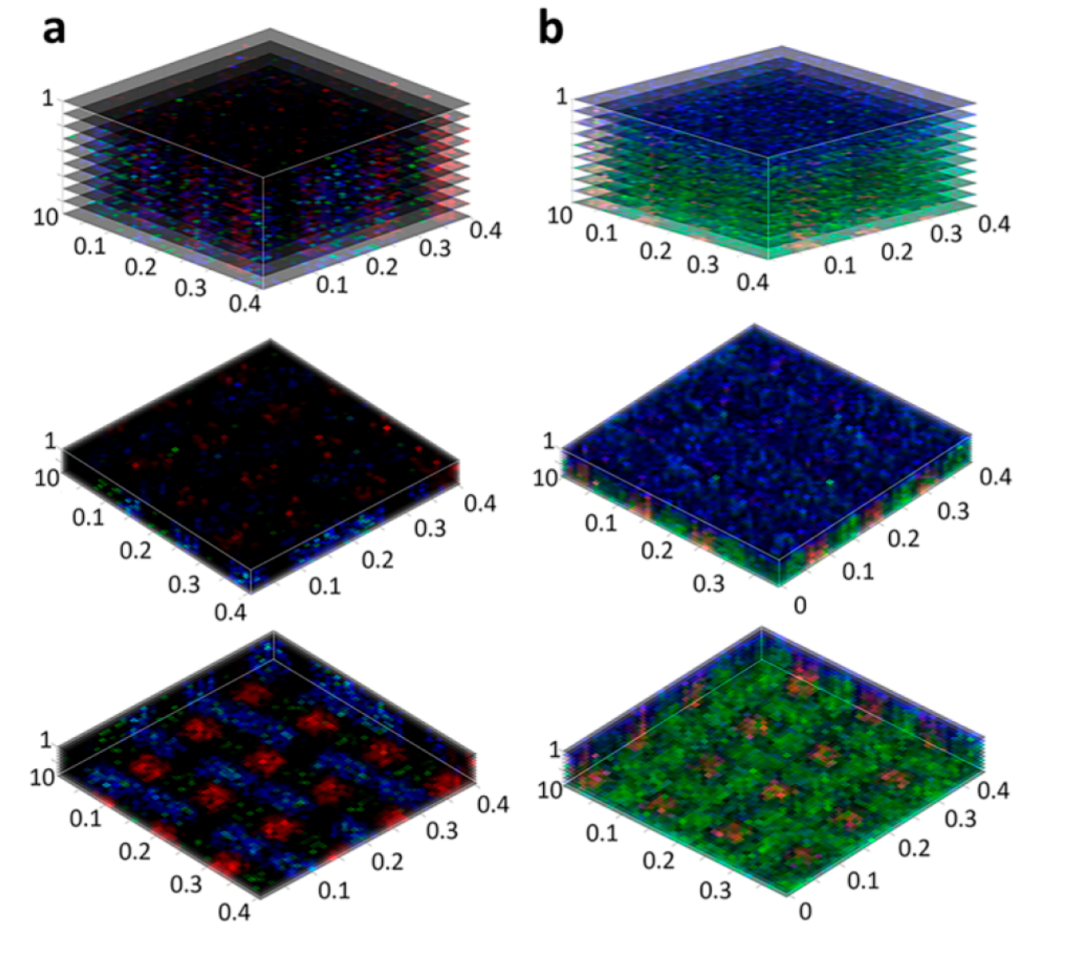

以三维形式展示OLED关键物质含量分布信息

（点击查看大图）

小结

✦

赛默飞Orbitrap静电场轨道阱超高分辨质谱拥有超高的分辨率、精确的质量测定和极低的检测限，在OLED材料合成过程中的表征、生产过程中的品控以及产品开发过程中的杂质和降解机理研究都能有出色表现。
